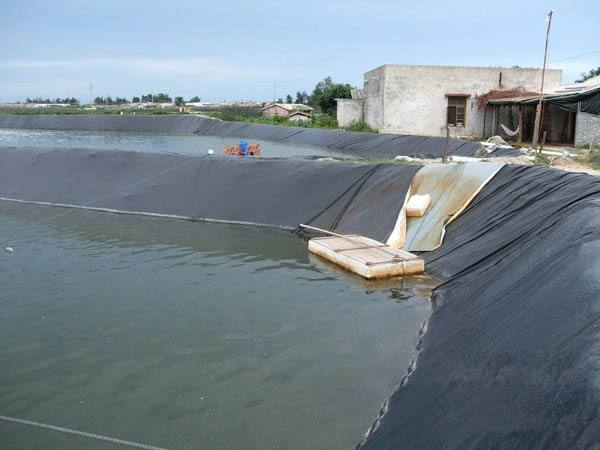

復合土工膜在人工湖防水的施工方案
一、工序流程
●基礎開挖
●做湖底砂漿保護層（H20-30mm）
●削坡、密實與平整
●復合土工膜與垂直擋水墻粘貼
●基面平整、清除、工序交接
●水下水管口的密封止水
●復合土工膜鋪設與焊接
●工序交接
●焊接與修補質量驗收
●竣工驗收
二、工程概況
1、最高設計水位：0.6m左右。
2、防水施工總面積約800㎡。
3、陶粒磚砌筑擋水墻。
4、水下設有崩坑。
三、主要防水材料
1、復合土工膜卷材，規格為：50*4m；150g/㎡/0.5mm/150g/㎡。
2、GB橡膠止水條。
四、基礎條件
1、基礎造形和開挖后，須進行削坡，平整碾壓或夯實處理。擾動土質的置換與回填，應分層灑水碾壓或夯實，每層厚度≯400mm。
2、清除基礎表面裸露的具有刺破隱患的物質，如磚、石、瓦塊；玻璃和金屬碎屑；樹枝、植物根莖等。清理場內有障礙物，提供必須的鋪設施工條件。
3、周邊擋水墻、泵坑、橋梁基礎，以及水下管口的安裝和預留等工作，必須在復合土工膜施工前結束。
五、焊接與鋪設技術
1、焊接技術
?、俸傅来罱訉挾龋?0~100mm；平面和垂直面的自然褶皺分別為：5%~8%；預留伸縮量：3%~5%；邊角料剩余量：2%~5%。
②熱熔焊接工作溫度280~300℃；行進速度2~3m/min；焊接形式為雙焊道。
③破損部位修復方法，裁剪規格相同的材料，熱熔粘補，聚乙烯膠密封。
?、芎傅捞師o仿布的連接，采用機械縫合。
⑤水下管口的密封止水，采用GB橡膠止水條密封，金屬包扎并防腐處理。
2、鋪設技術
?、購秃贤凉つや佋O和展開方向，由E向W或由W向E進行，每幅鋪設長度中，包括兩側擋水墻高度一次完成。
②鋪設順序，自渠道軸線向S、N兩側推進。
③施工工序，先做湖底復合土工膜的砂漿保護層（20-30mm），再做與垂直擋水墻的粘貼。
?、軓秃贤凉つづc擋水墻的粘貼工藝。將粘接劑涂刷在復合土工膜與擋墻的粘貼面上，干燥靜置時間約5分鐘，然后進行粘貼、擠壓、佛平。粘接劑由瀝青乳膠涂料、水泥、水拌合而成。粘貼完畢，在水位線以上釬釘錨固，并做防水、防腐處理。
六、質量驗收
1、復合土工膜的材質與施工執行國家質量技術監督局發布的聚乙烯土工膜，復合土工膜國家標準。
2、施工質量驗收，分為施工單位自檢，承包單位抽檢等內容。
3、焊接質量檢驗，采用“充氣壓力法”，破損修復用“目測法”，充氣壓力檢測指標為0.06Mpa。
4、質量驗收過程包括，工序交接程序，竣工驗收等內容。
5、人工湖正常滲漏量：≤15mm/24h（含季節蒸發損失量）。
七、施工進度
1、日功效，一臺機組每日按施工面積為2000~2500㎡。
2、計劃工期為3日。
八、建議
1、加強復合土工膜成品的防護和管理，提高相關施工人員的防水意識，對于保證工程質量，按期投入正常運行。具有十分重要的意義。
2、建議由承包方通知并派專人監管，與防水材料相關的施工人員，發現復合土工膜破損，要及時通報防水施工人員修補。
3、復合土工膜須防止粘上油污，否則會降低粘接強度。
4、建議本工程注意如下環節：
?、購秃贤凉つず附訛槌善泛?，必須先做湖底砂漿保護層。
?、跇蛄夯A防水，采用鋼筋穿膜焊接法，用砂漿保護層防止電焊時所造成的質量隱患。
復合土工膜廣泛應用于渠道防滲工程。土工合成材料在土木工程，尤其是在防洪搶險工程中的大量應用及其成效，引起了廣大工程技術人員的高度重視。對于土工合成材料的應用技術，從防滲、反濾、排水、加筋、防護等方面，提出了規范性技術要求，大大加快了新材料的推廣應用步伐。該材料在灌區渠道防滲工程中得到廣泛應用，結合施工實踐，淺談復合土工膜的應用技術。
