復合土工膜以塑料薄膜作為防滲基材，與無紡布復合而成的土工防滲材料，它的防滲性能主要取決于塑料薄膜的防滲性能。目前，國內外防滲應用的塑料薄膜，主要有聚氯乙烯（PVC）、聚乙烯（PE）、乙烯/醋酸乙烯共聚物（EVA)，它們是一種高分子化學柔性材料，比重較小，延伸性較強，適應變形能力高，。耐腐蝕，耐低溫，抗凍性能好。其主要機理是以塑料薄膜的不透水性隔斷土壩漏水通道，以其較大的抗拉強度和延伸率承受水壓和適應壩體變形；而無紡布亦是一種高分子短纖維化學材料，通過針刺或熱粘成形，具有較高的抗拉強度和延伸性，它與塑料薄膜結合后，不僅增大了塑料薄膜的抗拉強度和抗穿刺能力，而且由于無紡布表面粗糙，增大了接觸面的摩擦系數，有利于復合土工膜及保護層的穩定。同時，它們對細菌和化學作用有較好的耐侵蝕性，不怕酸、堿、鹽類的侵蝕。

　　土工膜介紹：土工膜可分三大類：土工膜、加筋土工膜和復合土工膜。土工膜密度不低于9.0kg/m3，極限延伸率不低于300%，抗凍性不低于-60℃，穩定性效能不低于摻入聚乙烯中的2%炭黑的效能。加筋土工膜是在膜內加筋，加筋材料一般為土工布、錦綸絲布或帆布，根據工程要求可做一布兩膜、兩布三膜、三布四膜。

　　復合土工膜是膜與針刺土工布加熱壓合或用膠粘劑粘合而成，根據工程需要可做一布一膜和兩布一膜。土工布防止土工膜被接觸的碎石刺破，防止鋪設時被人和機械破壞，防止運輸時的損壞；同時又起排水作用，排除膜下滲透水或孔隙水，并加速膜下軟土固結，又提高與砂卵石接觸面的摩擦系數。因此復合土工膜是最理想的土石壩防滲材料。土工膜的材料及特性土工膜的主要特征是透水性極低，所以制造土工膜的基本材料主要為透水性低的聚合物、瀝青以及合成纖維和織物，另外還要有一定的填充料和外加劑。如：聚氯乙烯（PVC）氯化聚乙烯（CPE）高、中、低密度聚乙烯（HDPE、MDPE、LDPE）塑料類；丁基橡膠（IIR）環氧丙烷橡膠（ECO）氯丁橡膠（CR）橡膠類；乙烯丙烯（EPDM）乙烯醋酸乙烯（EVA）混合類。外加劑包括增塑劑、抗老化劑、抗菌劑、各種穩定劑等。如：炭黑防紫外線。工程應用中主要考慮其防水、抗變形能力及耐久性。土工膜有很好的不透水性其滲透系數一般在10-11-10-16m/s之間，極限延伸率可達150%-900%，處于土中、水下的土工膜耐久性可達50-100年。

　　土工膜是防滲層的主體，但只有土工膜還不能完成防滲功能。土工膜防滲層應包括土工膜、保護層和支持層等部分。保護層用于防御波浪淘刷、風沙吹蝕、人畜的破壞、冰凍的損壞、紫外線的輻射、風力的掀動、以及膜下水壓力的頂托而浮起等。渠道、蓄水池等一般工程常用素土、砂礫石、混凝土板、漿砌塊石、干砌塊石等，其中素土為最多。混凝土板和砌石需設墊層，墊層用素土、砂、無尖角砂礫。復合土工膜外的土工布本身就是很好的墊層，同時還能排除土工膜以上的水，保持結構穩定。土石壩的保護層用混凝土板、干砌塊石、漿砌塊石等，混凝土板可直接在復合土工膜的土工布上澆筑；干砌塊石、漿砌塊石需鋪設碎石墊層，保護土工膜或復合土工膜。支持層的作用是使土工膜受力均勻，免受局部集中應力的損壞。渠道、蓄水池等支持層在級配較好的透水地基不做要求，地基一般的支持層宜是透水料以排除膜下水和地基內滲流水。土石壩的支持層是由墊層和過渡層組成，一般為碎石或礫卵石；在壤土、砂壤土土壩坡面應使用復合土工膜以導引膜與土之間的滲水。防滲層類型土工膜防滲層可分為單層土工膜防滲、多層土工膜防滲和在土工膜下鋪一層滲透性較小土層的土工膜復合防滲層。

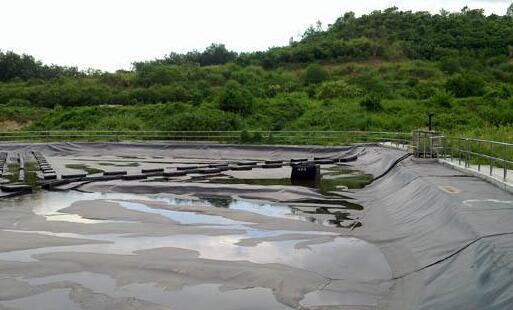

　　土工膜作用：土工膜一般膜厚為0.5―3.0mm的土工膜稱為防水板或防水卷材。主要應用于隧道（地鐵、海底、公路、鐵路）、水庫、人工湖、養魚場、水處理場、地下設施、垃圾埋放場、廢液及液體貯存、沼氣池等。防滲應用土工膜防滲應用范圍十分廣泛，可按以下方面分類：

　　（一）堤、壩、閘防滲1．土石壩壩面防滲；2．土石壩壩體防滲；3．壩基截水墻防滲；4．壩、閘上游鋪蓋；5．混凝土壩裂縫滲漏防滲；6．充氣薄膜壩；7．樁墨圍堰；（二）蓄液庫防滲1．飲用水池；2．養魚池養蝦池；3．鹽場鹵水池；4．各種化學溶液的蓄存池；5．污水池、液體廢料存蓄池；6．油料蓄存池；7．水庫、尾礦庫庫區防滲；（三）輸水、輸油、輸液渠道1．輸水渠；2．排污河；3．油料運輸渠道；4．水力運輸的各種廢料渠道；（四）固體廢料堆放場防滲1．固體廢料堆放后壁和坑底的襯護防滲；2．固體廢料堆場的封頂，以避免有毒有異味氣體的擴散；（五）其他1．屋頂防滲；2．建筑物地下室、地下隧道、地下倉庫、地下車庫的防潮；3．膨脹土的封閉以防水的侵入；4．凍脹土截斷凍脹水源；說明：堤壩防滲中應用垂直鋪膜防滲技術做防滲帷幕或漿砌石工程防滲技術同樣可以適用于渡槽、貯水池、游泳池、污水處理池等工程。3：土工膜價格：土工膜也叫防滲土工布，通常情況下是指土工布（機織布或塑料編織布）和PE膜粘接而成的合成材料。一布一膜指的是一層土工布附粘一層PE膜。兩布一膜指的是兩層土工布之間夾附一層PE膜。兩膜一布指的是兩層PE膜之間夾附一層土工布。從生產步驟上來看，土工膜需要先分別進行土工布和PE膜兩種成品的生產，然后視規格要求再將2個（或3個）成品進行粘接，最后才成為了土工膜成品。

　　施工方法

　　土工膜在運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。

　　1、應從底部向高位延伸，不要拉得太緊，應留有1.50%的余幅，以備局部下沉拉伸。考慮到本工程的實際情況，邊坡采取從上到下的鋪設順序；

　　2、相鄰兩幅的縱向接頭不應在一條水平線上，應相互錯開1m以上；

　　3、縱向接頭應距離壩腳、彎腳處1.50m以上，應設在平面上；

　　4、先邊坡后場底；

　　5、邊坡鋪設時，展膜方向應基本平行于最大坡度線。

　　鋪設

　　1.鋪設土工膜前應由土建工程相應的合格驗收證明文件。

　　2.土工膜裁切之前，應該準確丈量其相關尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應逐片編號，詳細記錄在專用表格上。

　　3.鋪設土工膜時應力求焊縫最少，在保證質量的前提下，盡量節約原材料。同時也容

　　易保證質量。

　　4.膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于最大坡度，即沿坡度方向排列。

　　5.通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區域1.5米范圍內，盡量不設焊縫。

　　6.土工膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。

　　7.土工膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對防滲膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。
