hdpe防滲膜儲油罐基礎防滲處理施工工藝流程

    儲罐用于儲存液體或氣體的鋼制密封容器,儲罐工程是石油、化工、糧油、食品、消防、交通、冶金、國防等行業(yè)必不可少的、重要的基礎設施,其基礎的要求也相當嚴格。地基土層要滿足承載力設計值要求，而且要做防滲防潮處理，否則滲漏對環(huán)境會造成嚴重污染,地下水汽上來,則會腐蝕鋼制罐體.因此hdpe防滲膜是儲罐基礎設計中,佳的防滲防潮材料.

    儲油罐基礎防滲施工工藝：

    一、hdpe防滲膜施工前的準備工作：

    （1）檢查場內(nèi)的雜物清除，按設計要求清理好，這是確保防滲效果的關鍵，特別是對尖石、樹根等雜物要徹底清理干凈，基面不允許有局部凹凸現(xiàn)象，清理好的基面要用夯錘或夯板夯緊，使之密實平整。對所有雜物要清理干凈，防止土工膜被雜物刺破。防止在以后人工湖使用過程中因密實度不均勻，造成滲漏。

    （2）鋪設工人應穿軟底鞋，以免損傷土工膜。

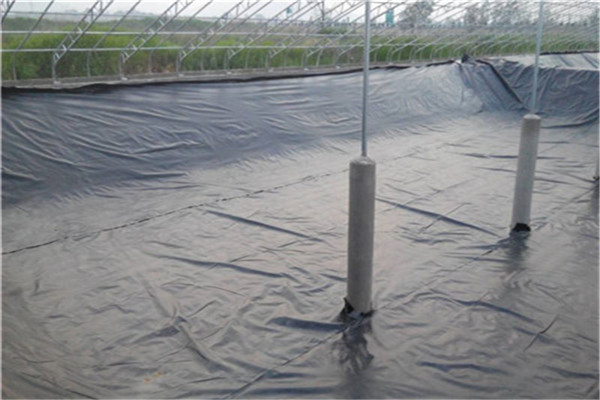

    二、hdpe防滲膜的鋪設：

    （1）鋪設hdpe防滲膜是整個防滲系統(tǒng)中較為關鍵的工序。在鋪膜前對hdpe防滲膜外觀質(zhì)量進行開包檢查，記錄并修補已發(fā)現(xiàn)的機械損傷和生產(chǎn)創(chuàng)傷、孔洞、折損等缺陷。

    （2）hdpe防滲膜裁切之前，經(jīng)丈量其相關尺寸，然后按實際裁切，在膜鋪設中膜與膜之間接縫的搭接寬度不小100mm，使接縫排列方向平行于大坡腳線，即沿坡度方向排列。

    （3）鋪設hdpe防滲膜時應力求焊縫少，在保證質(zhì)量的前提下，盡量節(jié)約原材料。同時也容易保證質(zhì)量。通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區(qū)域1.5米范圍內(nèi)，盡量不設焊縫。

    （4）hdpe防滲膜在鋪設中，應避免產(chǎn)生人為褶皺，溫度較低時，應盡量拉緊，鋪平。

    （5）hdpe防滲膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對hdpe防滲膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

    （6）hdpe防滲膜為柔性材料,可根據(jù)罐體環(huán)梁和罐區(qū)的任何結構,做任何造型.所有拐角、直角部分,均應做成圓角或倒角,避免回填沙時損壞hdpe防滲膜.

    三、hdpe防滲膜的焊接：

    （1）hdpe防滲膜的焊接使用楔焊機，采用雙軌熱熔焊接。楔焊機無法焊接的部位，應采用擠出式熱熔焊機，配以與原材料同質(zhì)的焊條，形成堆焊的單焊縫。

    （2）熱鍥焊機焊接工序分為：調(diào)節(jié)壓力、設定溫度、設定速度、焊縫搭接檢查、裝膜入機、啟動馬達。

    （3）接縫處不得有油污、灰塵，hdpe防滲膜的搭接段面不應有泥沙、結露、潮濕等雜物，當有雜物時必須在焊接前清理干凈。

    （4）每天焊接開始時，通常應在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并在現(xiàn)場進行剝離和剪切試驗,試樣合格后,便可用當時調(diào)整好的速度、壓力、溫度進行正常焊接。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進行微調(diào)。

    （5）焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。

    （6）在遇上防滲膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成t字型，不得十字交叉。

    （7）焊膜時不許壓出死折，鋪設hdpe防滲膜時，根據(jù)當?shù)貧鉁刈兓群蚳dpe防滲膜的性能要求，預留出溫度變化引起的伸縮變形量。

    （8）在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接（但采取防護措施是除外）。

    （9）溫度低于5℃時，按照規(guī)范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理。

    （10）防滲膜在焊接時不論采用當?shù)仉娫催€是發(fā)電機供電，都必須保持電壓穩(wěn)定，必要時須使用穩(wěn)壓器。

    四、hdpe防滲膜的錨固：

    （1）錨固的方法分為三種：溝槽錨固、射釘錨固和膨脹螺栓錨固；某些領域還會用到預埋件。人工湖景觀水池防滲防水通常采用溝槽錨固。

    （2）視hdpe土工膜的使用條件及受力情況，其錨固溝槽寬度一般為0.4m-1.0m,其深度為0.4m-1.0m。將防滲膜邊緣翻折在溝槽內(nèi)用石塊、回填土或是水泥澆灌將其固定。

    HDPE防滲膜的常用規(guī)格（特殊要求、特殊規(guī)格可定制）土工膜新國標GB/T17643-2011

    土工膜新國標GB/T17643-2011是：土工合成材料聚乙烯土工膜的新國家標準。

    標準是第三版版本。

    早第一版本是：GB/T17643-1998；

    第二版本是：GB/T17643-2008。新標準的發(fā)布日期是：2011-12-30；實施日期是：2012-09-01.

    新標準將土工膜的分類、產(chǎn)品代號、主要使用的原材料命名如下：

    1：普通高密度聚乙烯土工膜GH-1中密度、高密度聚乙烯；

    2：環(huán)保用光面高密度聚乙烯土工膜GH-2S中密度、高密度聚乙烯；

    3：環(huán)保用單糙面高密度聚乙烯土工膜GH-2T1中密度、高密度聚乙烯；

    4：環(huán)保用雙糙面高密度聚乙烯土工膜GH-2T2中密度、高密度聚乙烯；

    5：低密度聚乙烯土工膜GL-1低密度聚乙烯、線形低密度聚乙烯、乙烯共

    聚物

    6：環(huán)保用線形低密度聚乙烯土工膜GL-2線形低密度聚乙烯、茂金屬線形低密度聚乙烯
