化工渣土填埋場專用高密度防滲膜

    近日，有新聞媒體報道某集團(tuán)公司將化工渣土填埋在路基下面被人實名舉報，那么化工渣土是否能夠填埋在路基下面，化工渣土填埋在路基下面有何危害，化工渣土應(yīng)該如何處理呢？

    其實，化工渣土又稱化工廢渣，是化工企業(yè)在生產(chǎn)過程中產(chǎn)生的有毒有刺激性氣味的化工垃圾，化工垃圾不僅氣味對人體有害，如果不按照規(guī)定填埋的話還會污染土壤和地下水，對周邊居民的人身安全造成威脅。因此對于化工渣土不能夠填埋在路基下面，目前有專門的規(guī)定，化工渣土應(yīng)有專門的填埋場進(jìn)行填埋處理并嚴(yán)格保證填埋場的防滲效果以防化工渣土污染地下水。

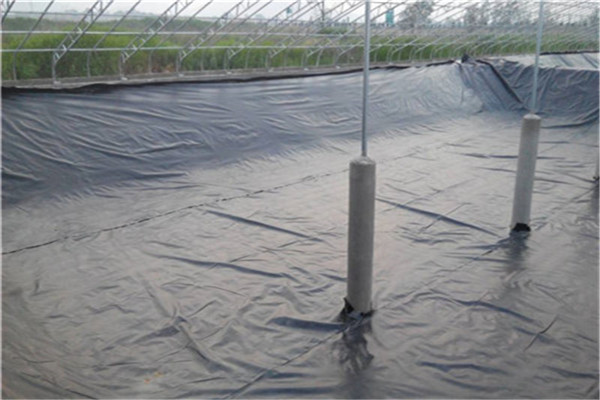

    防滲膜是一種具有良好防滲效果的材料，一般由高密度聚乙烯顆粒生產(chǎn)而成，又稱HDPE防滲膜，HDPE防滲膜不僅具有良好的防滲效果還具有較長的使用壽命、較強(qiáng)的耐酸堿性、較強(qiáng)的耐腐蝕性的特性，因此采用HDPE防滲膜進(jìn)行化工渣土填埋場的防滲是*為合適的，根據(jù)各地方的固廢棄物填埋場防滲施工規(guī)范的要求，化工渣土填埋場應(yīng)采用厚度為1.5mm以上的HDPE防滲膜，防滲膜質(zhì)量應(yīng)達(dá)到環(huán)保型國標(biāo)二型標(biāo)準(zhǔn)以上。

    防滲膜在施工時如何焊接:

    相信大家對防滲膜都不陌生，近幾年來它已經(jīng)廣泛的應(yīng)用到我們的生活當(dāng)中，那防滲膜是如何施工焊接的呢？下面給大家詳細(xì)的介紹*下：防滲膜的焊接主要有兩種形式：雙縫熱合焊接防滲膜和單縫擠壓焊接防滲膜.

    1.熱合焊機(jī)焊接防滲膜的操作要點：

    (1)防滲膜焊接機(jī)開機(jī)后，仔細(xì)觀察批示儀表顯示的溫升情況，使設(shè)備充分預(yù)熱．

    (2)向焊機(jī)中插入防滲膜時，搭接尺寸要準(zhǔn)確，動作要迅速。調(diào)整好防滲膜的位置以減少褶皺，通過預(yù)先設(shè)置的壓力齒輪使兩片彎起的防滲膜焊接在一起．

    (3)在焊接中，司焊人員要密切注視焊縫的狀況，及時調(diào)整焊接速度，以確保防滲膜焊接質(zhì)量．

    (4)在焊接中要保持焊縫的平直整齊，應(yīng)及早對防滲膜下不平整部分采取應(yīng)對措施，避免影響焊機(jī)順利白行。遇到特殊故障時，應(yīng)及時停機(jī)，避免將防滲膜燙壞．

    (5)在坡度大于1：3的坡面上焊接防滲膜時，司焊和輔助人員必須在軟梯上操作，且系好安全帶．

    (6)在陡坡或垂直面處焊接防滲膜時，司焊人員要在吊籃里或直梯上操作，均應(yīng)系牢安全帶．必要時，在坡項處設(shè)置固定點，對焊機(jī)的升降進(jìn)行輔助控制，以便于準(zhǔn)確操作，并確保焊機(jī)的安全進(jìn)行．

    (7)司焊人員必須檢查焊機(jī)的電源電壓是在220±1V之內(nèi)，否則應(yīng)即時停機(jī)檢修．

    2.擠壓焊機(jī)焊接防滲膜程序及工藝要求：

    (1)定位粘接：用熱風(fēng)槍將兩幅防滲膜的搭接部位粘接，粘接點的間距不宜大于60—8Omm。要控制熱風(fēng)的溫度，不可燙壞防滲膜，又不得能輕易撕開．

    (2)打毛：用打毛機(jī)將焊縫處30—40mm寬度范圍內(nèi)的防滲膜面打毛，達(dá)到徹底清潔，形成糙面。以增加其接觸面積，但其深度不可超過防滲膜厚的lO％，打毛時要輕輕操作，盡量少損傷膜面。對厚度等于或大于2mm的防滲膜，要打出倒角45度的坡口，這樣可增加擠出熔料接觸面積，使焊接效果更好．

    (3)焊接防滲膜時要將機(jī)頭對正接縫，不得焊偏，不允許滑焊、跳焊．

    (4)焊縫中心的厚度一般應(yīng)為HDPE防滲膜厚度的2．5倍，且不低于3mm．

    (5)*條接縫不能連續(xù)焊完時，接茬部分已焊焊縫要至少打毛50mm，然后進(jìn)行搭焊．

    (6)使用的焊條，入機(jī)前必須保持清潔、干燥，不得用有油污、贓物的手套、臟布、棉紗等擦拭焊條．

    (7)根據(jù)氣溫情況對焊縫即時進(jìn)行冷卻處理．

    (8)擠壓熔焊作業(yè)因故中斷時，必須慢慢減少焊條擠出量，不可突然中斷焊接、重新施工時應(yīng)在中斷處進(jìn)行打毛防滲膜后再焊
